MF115_NTF

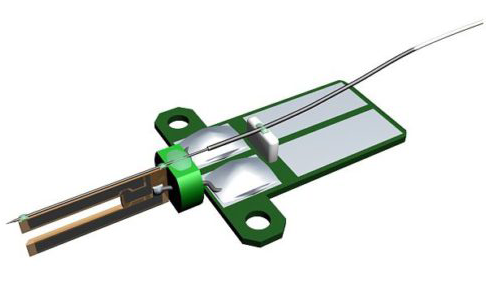

СБОМ зонды MF115_NTF с кварцевыми резонаторами и держателями-платами для приборов производства НТ-МДТ.
Набор из 10 СБОМ зондов с длиной волны 980-1600нм:
- Материал — одномодовое оптическое волокно Nufern 980HP
- Кончик зонда покрыт Al (70нм)/подслой Cr (20нм) .
- Апертура — 250 ± 50 нм.
- Угол непокрытого волокна — ~ 20°
- Максимальная входная мощность- 400 мкВт
- Зонд сформирован путем химического травления
- Длина волокна ~ 2м
- Длина кончика зонда без защитного покрытия 7-8мм
| Clad Diameter | 125.0 ± 1.5 µm |
| Coating Diameter | 245 ± 15 µm |
| Core-Clad Concentricity | < 0.5 µm |
| Coating/Clad Offset | ≤ 5 µm |
| Coating Material | UV Cured, Dual Acrylate |
| Operating Temperature | -55 to +85 °C |
| Short-Term Bend Radius | ≥ 6 mm |
| Long-Term Bend Radius | ≥ 13 mm |
| Proof Test Level | ≥ 200 kpsi (1.4 GN/m²) |
