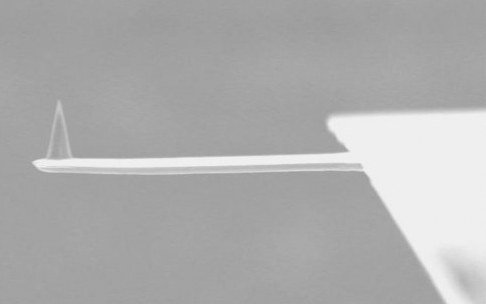

NSG10n/TiN
Высокоразрешающие кремниевые АСМ кантилеверы серии NSG10n/TiN предназначены для проводящих методик.
Значение резонансной частоты — 190-325 кГц, значение силовой константы — 5.5-22.5 Н/м).
Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера.
В сравнении с NSG10/TiN зонды NSG10n/TiN имеют больший размер, небольшую разницу параметрах балки и и выдерживают напряжение на ВОПГ ± 3V.
Зонды упакованы в коробки по 15 штук и по 50 штук.
| Серия кантилевера | Длина балки, L±5мкм | Ширина балки, W±3мкм | Толщина балки, T±0.5мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | ||||
| NSG10/TiN | 100 | 35 | 2.0 | 190 | 255 | 325 | 5.5 | 11.5 | 22.5 |
