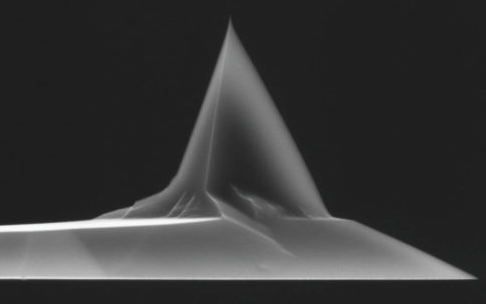

NSG03
Высокоразрешающие кремниевые АСМ кантилеверы серии NSG03 предназначены для полуконтактного и бесконтактного режимов сканирования.
Типичное значение резонансной частоты — 90 кГц (гарантированный диапазон: 47-150 кГц), типичное значение силовой константы — 1.74 Н/м (гарантированный диапазон: 0.35-6.1 Н/м). Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера. Доступны также кантилеверы без покрытия и кантилеверы с проводящим покрытием. Зонды упакованы в коробки по 15 штук и по 50 штук.
| Серия кантилевера | Длина балки, L±10мкм | Ширина балки, W±7мкм | Толщина балки, T±0.7мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | ||||
| NSG03 | 150 | 24 | 1.7 | 47 | 90 | 150 | 0.35 | 1.74 | 6.1 |
