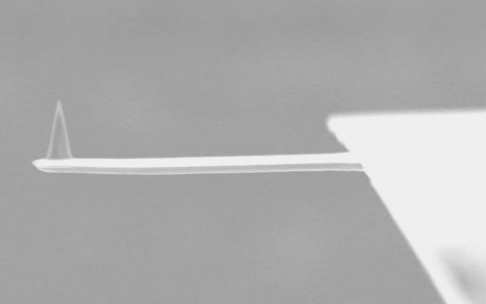

NSG01n/TiN
Высокоразрешающие кремниевые АСМ кантилеверы серии NSG01n/TiN предназначены для проводящих методик.
Значение резонансной частоты — 115-190 кГц, значение силовой константы — 2.5-10 Н/м).
Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера. В сравнении с NSG01/TiN зонды NSG01/TiN имеют больший размер, небольшую разницу параметрах балки и и выдерживают напряжение на ВОПГ ± 3V.
Зонды упакованы в коробки по 15 штук и по 50 штук.
| Серия кантилевера | Длина балки, L±5мкм | Ширина балки, W±3мкм | Толщина балки, T±0.5мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | ||||
| NSG01n/TiN | 130 | 35 | 2.0 | 115 | 150 | 190 | 2.5 | 5.5 | 10 |
