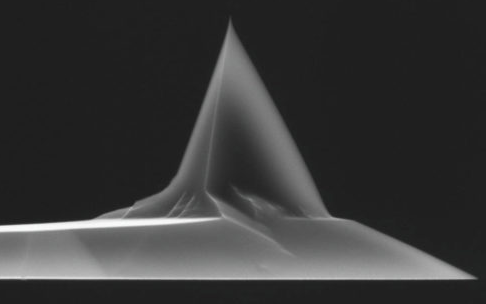

NSG01
Высокоразрешающие кремниевые АСМ кантилеверы серии NSG01 предназначены для полуконтактного и бесконтактного режимов сканирования.
Типичное значение резонансной частоты — 150 кГц (гарантированный диапазон: 87-230 кГц), типичное значение силовой константы — 5.1 Н/м (гарантированный диапазон: 1.45-15.1 Н/м). Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера. Доступны также кантилеверы без покрытия и кантилеверы с проводящим покрытием. Зонды упакованы в коробки по 15 штук и по 50 штук.
| Серия кантилевера | Длина балки, L±10мкм | Ширина балки, W±7.5мкм | Толщина балки, T±1.0мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | ||||
| NSG01 | 150 | 27 | 2.8 | 87 | 150 | 230 | 1.45 | 5.1 | 15.1 |
