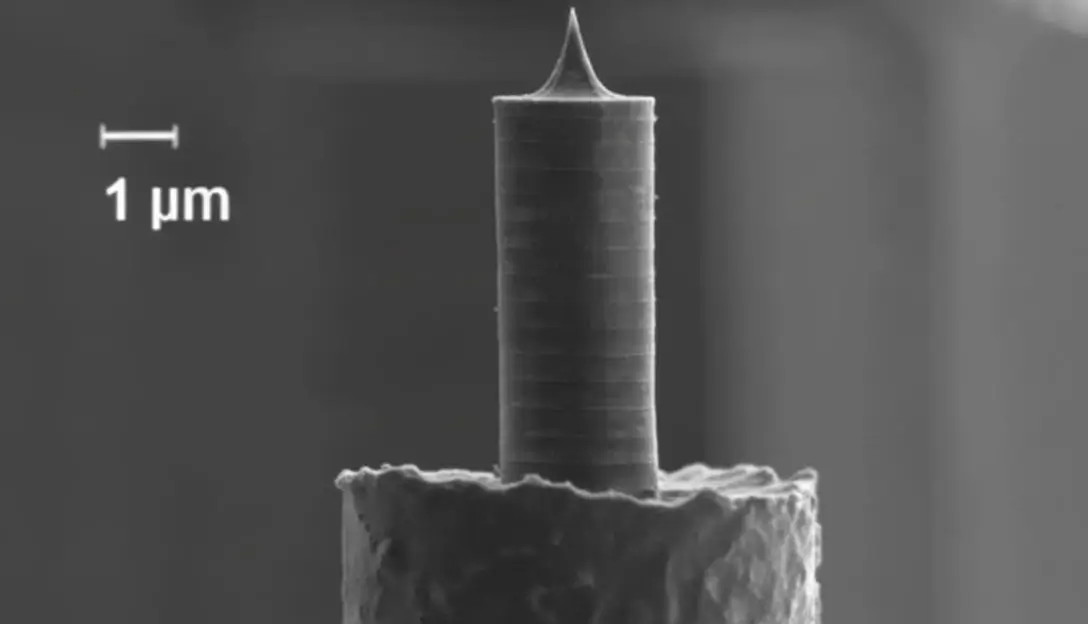

HA_FM/Pt
Высокоточные АСМ зонды серии HA_FM/Pt с проводящим покрытием Pt, предназначены для работы в проводящих методиках (SKM, SCM, SRIM, EFM).
Каждый чип имеет 2 балки. Средние значения резонансных частот 114 кГц и 77 кГц, средние значения силовых констант 6 Н/м и 3.5 Н/м. Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера. Зонды упакованы в коробки по 15 штук и по 50 штук.
Высокоточные композитные кантилеверы серии «ЭТАЛОН» объединяют в себе основные характеристики, позволяющие получать АСМ изображения высокого качества:
- острую иглу (10нм)
- высокоточные значения резонансной частоты с типичным разбросом ±10%
- вертикальные стенки чипа для удобства работы
- повышенное отражение обратной стороны балки.
| Серия кантилевера | Балка | Длина балки, L±2мкм | Ширина балки, W±3мкм | Толщина балки, T±0.15мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | |||||
| HA_FM/Pt | A | 183 | 34 | 3.0 | 100 | 114 | 130 | 4.5 | 6 | 7.5 |
| B | 223 | 34 | 3.0 | 60 | 77 | 95 | 2.5 | 3.5 | 4.5 | |
