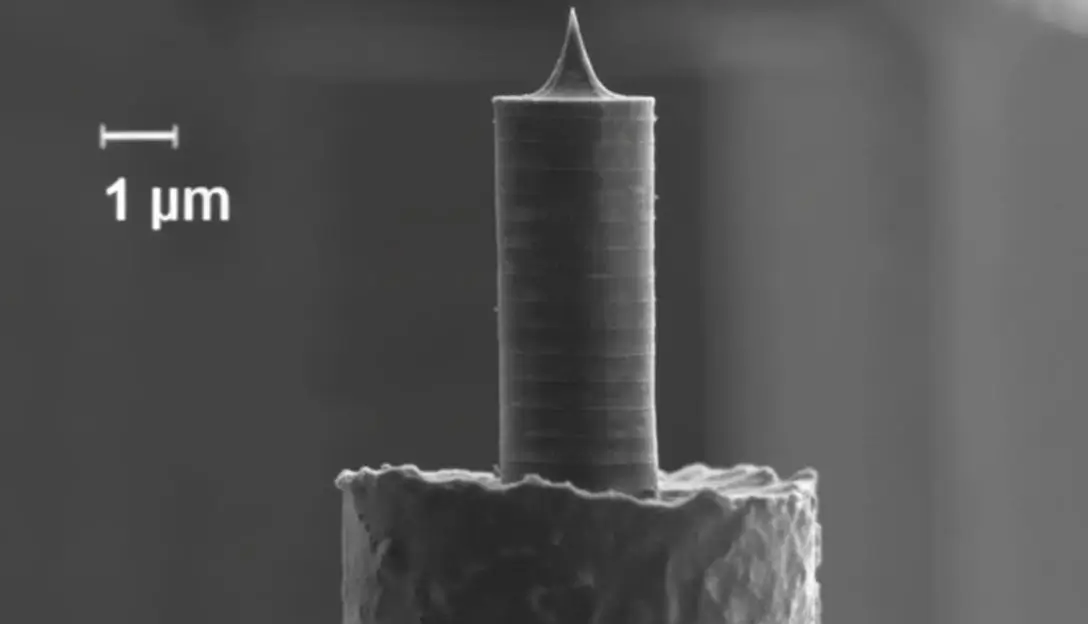

HA_C
Высокоточные АСМ зонды серии HA_C предназначены для работы в контактной методике.
Каждый чип имеет 2 балки. Средние значения резонансных частот 37 кГц и 19 кГц, средние значения силовых констант 0.65 Н/м и 0.26 Н/м.
Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера. Доступны также кантилеверы без покрытия и кантилеверы с проводящим покрытием. Зонды упакованы в коробки по 15 штук и по 50 штук.
Высокоточные композитные кантилеверы серии «ЭТАЛОН» объединяют в себе основные характеристики, позволяющие получать АСМ изображения высокого качества:
- острую иглу (10нм)
- высокоточные значения резонансной частоты с типичным разбросом ±10%
- вертикальные стенки чипа для удобства работы
- повышенное отражение обратной стороны балки.
| Серия кантилевера | Балка | Длина балки, L±2мкм | Ширина балки, W±3мкм | Толщина балки, T±0.15мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | |||||
| HA_C | A | 264 | 34 | 1.85 | 33 | 37 | 42 | 0.5 | 0.65 | 0.8 |
| B | 364 | 34 | 1.85 | 16 | 19 | 22 | 0.2 | 0.26 | 0.32 | |
