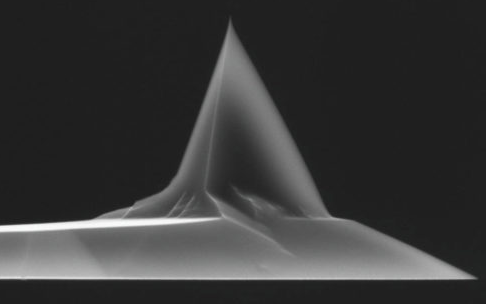

CSG10
Высокоразрешающие кремниевые АСМ кантилеверы серии CSG10 предназначены для контактного режима сканирования.
Типичное значение резонансной частоты — 22 кГц (гарантированный диапазон: 8-39 кГц), типичное значение силовой константы — 0.11 Н/м (гарантированный диапазон: 0.01-0.5 Н/м). Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера. Доступны также кантилеверы без покрытия и кантилеверы с проводящим покрытием. Зонды упакованы в коробки по 15 штук и по 50 штук.
| Серия кантилевера | Длина балки, L±10мкм | Ширина балки, W±5мкм | Толщина балки, T±0.5мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | ||||
| CSG10 | 225 | 30 | 1.0 | 8 | 22 | 39 | 0.01 | 0.11 | 0.5 |
