SiC/0.75
Калибровочный образец на основе 6H-SiC (0001) предназначен для простой калибровки вертикального перемещения сканера АСМ с интервалом в субнанометр.
Простота процесса калибровки обеспечивается практически равномерным распределением полуслойных высоких (0,75 нм) ступеней по поверхности образца, демонстрирующих химическую и механическую стабильность. Высота шага соответствует половине постоянной решетки кристалла 6H-SiC в направлении [0001].
Размер чипа — 5х5х0,3 мм3
Среднее расстояние между шагами — 0,15-0,4 мкм
Разориентация поверхности ~ 0,2°
Высота одного шага 0,75 нм
Средняя шероховатость области между ступенями (террасами) — 0,09 нм
Процедура калибровки
Для калибровки движения сканера АСМ вдоль оси Z необходимо выполнить следующие операции:
- Поместите калибровочный образец SiC-0,75 нм на плоскую горизонтальную рабочую область под зондом АСМ.

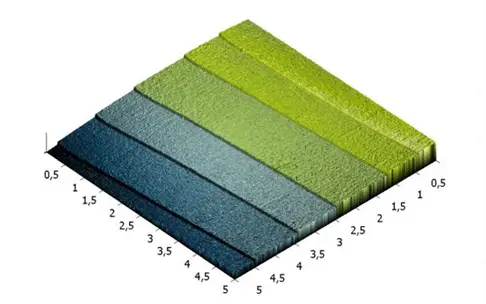

- Подойдите к зонду АСМ к поверхности образца и выполните топографическое сканирование в режиме измерения высоты, используя размер сканирования около 5 мкм (рис. 1). Убедитесь, что на поверхности нет пыли, и выберите для дальнейших измерений площадь около 1,5×1,5 мкм 2 .
- После получения качественного АСМ-изображения площади поверхности за несколько шагов используйте программный фильтр, чтобы сгладить изображение так, чтобы каждый отдельный шаг становился горизонтальным (рис. 2). Выберите область на AFM-изображении для получения спектров высоты, используя возможности программного обеспечения AFM. Пожалуйста, выберите район с максимальным количеством шагов для лучшей статистики. После получения спектров высоты с пиками, соответствующими каждому шагу, измерьте межпиковые расстояния. Обратите внимание, что расстояния между соседними пиками могут немного отличаться (см. Рис.3), поэтому полезно усреднять расстояния между пиками путем измерения расстояния между дальними пиками и деления измеренного значения на количество включенных межпиковых расстояний (AA на рис. 3). Измените калибровочную константу сканера, в то время как среднее межпиковое расстояние станет 0,75 нм.
