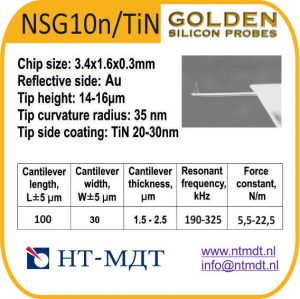

Высокоразрешающие кремниевые АСМ кантилеверы серии NSG10/TiN предназначены для проводящих методик. Значение резонансной частоты — 190-325 кГц, значение силовой константы — 5.5-22.5 Н/м).
Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера.
В сравнении с NSG10/TiN зонды NSG10n/TiN имеют больший размер, небольшую разницу параметрах балки и и выдерживают напряжение на ВОПГ ± 3V.
Cравнительные характеристики
| NSG10/TiN | NSG10n/TiN | |
| Размер чипа, мм | 3.4×1.6×0.3 | 3.6×1.6×0.4 |
| Резонансная частота, кГц | 140-390 | 190-325 |
| Силовая константа, Н/м | 3,1-37,6 | 5,5-22,5 |
| Отражающее покрытие | Al | Au |
| Максимальное напряжение, В | ± 6 — 8V | ± 3V |
| ЦЕНА | 15 шт — 400 евро* 50 шт — 1050 евро* | 15 шт — 360 евро 50 шт — 950 евро |
* скидки на объем на NSG10/TiN не распространяются
Зонды упакованы в коробки по 15 штук и по 50 штук. Указанные цены включают в себя скидку на объём.
Особые характеристики
| Серия кантилевера | Длина балки, L±5мкм | Ширина балки, W±3мкм | Толщина балки, T±0.5мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | ||||
| NSG10/TiN | 100 | 35 | 2.0 | 190 | 255 | 325 | 5.5 | 11.5 | 22.5 |
