Зонды с алмазным покрытием HA_FM_DCP — это прекрасный выбор для проведения продолжительных измерений. Стабильные, неразрушающиеся, износоустойчивые зонды с алмазоподобным покрытием позволят Вам провести столько измерений, сколько Вы захотите.
На каждом чипе расположены две прямоугольные балки. Средние значения резонансных частот 157кГц / 112кГц, средние значения силовых констант 14.5Н/м / 8.3Н/м .
Кантилеверы имеют Au отражающие покрытие для увеличения сигнала лазера.
Зонды упакованы в коробки по 15 штук и по 50 штук.
Высокоточные композитные кантилеверы серии «ЭТАЛОН» объединяют в себе основные характеристики, позволяющие получать АСМ изображения высокого качества:
— высокоточные значения резонансной частоты с типичным разбросом ±10%
— вертикальные стенки чипа для удобства работы
— повышенное отражение обратной стороны балки.

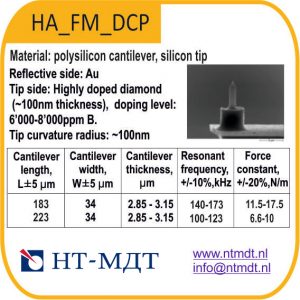

Основные параметры
| Материал | Поликремниевая балка, кремниевая игла |
| Размер чипа | 3.6×1.6×0.4мм |
| Отражающее покрытие | Au |
| Покрытие иглы | высоколегированный алмаз, уровень легирования: 6’000-8’000ppm B |
| Радиус кривизны | ~ 100нм |
Особые характеристики
| Серия кантилевера | Балка | Длина балки, L±2мкм | Ширина балки, W±3мкм | Толщина балки, T±0.15мкм | Резонансная частота, кГц | Силовая константа, Н/м | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| min | typical | max | min | typical | max | |||||
| HA_FM_DCP | A | 183 | 34 | 3.0 | 140 | 157 | 173 | 11.5 | 14.5 | 17.5 |
| B | 223 | 34 | 3.0 | 100 | 112 | 123 | 6.6 | 8.3 | 10 | |
